北美公用事業領域正致力于安裝智能電表。巴西監管機構 ANEEL 要求在全國內全面增裝智能電表引起熱議。歐洲各個公用事業領域致力于為智能電表開發獨特的通信方式。

各公司推廣家庭局域網 (HAN) 解決方案更是助長這一形勢。未來愿景包括在每個洗衣機、烘干機、冰箱，甚至燈泡上安裝能源測量設備！每個設備都可以通過 ZigBee、藍牙或其他低功耗短距離通信協議方便地與家庭路由器進行通信。

2017 年的今天，北美大部分地區、歐洲和亞洲許多國家都安裝了智能電表。公用事業領域正通過智能電表監控電力使用情況，不再需要雇傭抄表員走街串巷，手動讀取每個電表，節省了大筆的成本支出。然而，完整的智慧能源建設的愿景有所不同。每個燈泡的能源測量未能實現，這可能是由于與燈泡消耗的能源成本相比這種系統的成本較高。通過小型日光燈燈泡和 LED 等低能耗光源進一步降低這種能源成本。也許只是我們對某些粒度級別的數據的需求最大化了。然而，盡管智慧能源的愿景之一未能實現，但是許多精彩的進步為人們開啟了新視野。

咖啡就是一個很好的例子。十年前，北美的大多數人和餐館使用玻璃或陶瓷壺煮咖啡，然后將咖啡壺坐在爐子上。爐子會持續消耗能源，緩緩地煮咖啡，也破壞了味道。后來，有人想出其他好主意，將咖啡放在熱水瓶里來保溫。這樣，咖啡不再連接電網，進入“離線”狀態。此外，煮咖啡消耗的能源更少，并且口味更佳。這是智慧能源一個很好的例子！

咖啡的例子引入了工程系統的其他概念，最大限度地提高性能和節約能源。毫微功耗是一個很大的進步。毫微功耗概念描述了某些零件在不工作但不完全關閉時的靜態電流消耗。最新產品采用先進的模擬 CMOS 工藝技術，具有微不可量的毫微安級工作電流。主要節能優勢首先來自這些系統的占空比；其次通過分散功耗架構實現。以下是展示毫微功耗優點的三個設備和電路示例。

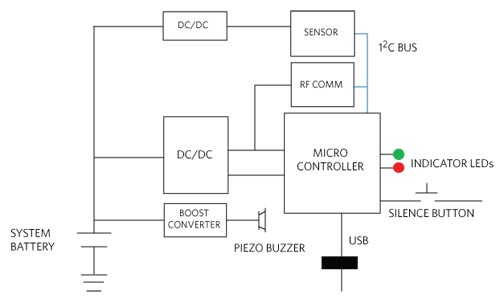

煙霧探測器是首批物聯網 (IoT) 設備之一。它們需要靠一塊電池運行 10 年，無需頻繁更換電池，可在斷電期間正常工作。圖 1 所示的是一個典型的現代煙霧報警器，包括一塊電池、多個 DC / DC 轉換器，一個微控制器、射頻通信、一個傳感器（其架構可能多種多樣）和一個壓電蜂鳴器。圖 1 中的表格基于現今可用的元器件列出了每個模塊的電流消耗示例值。如果是光學煙霧傳感器，驅動 LED 的峰值電流將達到 mA 級別，但平均電流會下降，因?yàn)?LED 的工作循環通常相對不頻繁。在大多數報警器中，有源電路僅在 0.05％ 的時間內對空氣進行采樣，這意味著系統在 99.95％ 的時間內以靜態模式運行。不考慮占空比可能完全不同的射頻電路，全功率模式下的主電路將消耗 12.6 mA。靜態時，主電路消耗 5.5 μA。因此，有源電路每秒消耗的平均電流為 12.6 mA x 0.0005 = 6.3 µA，得出平均電流消耗為 11.8 μA。現在，高于 1 μA 的靜態電流開始影響系統電池壽命。在 ~10 µA 的電流消耗范圍內，電流消耗每增加 1 μA，則 1500 mAhr 電池的壽命將減少一年。

圖 1： 典型的現代煙霧報警器在大多數情況下以靜態模式運行，因此靜態電流越低，其電池壽命越長。

毫微功耗的另一個優點源自可以關閉系統內電路的功能。在這種類型的架構中，電池監控和實時時鐘之類的關鍵元器件保持開啟，而微控制器和 RF 電路等主要耗電器件則關閉或進入其最低功耗模式。圖 2 中的電路為用于監控電池電壓的毫微功耗窗口比較器。比較器僅在電池電壓高于或低于允許電壓時發出警報，提供有價值的安全功能并延長電池使用壽命。系統微控制器不需要工作，除非從以典型 900 nA 電流運行的比較器接收到報警。從本質上講，這成為了一種智慧能源架構，可以盡可能節省能源，同時剝離必須始終通電之功能的特定電路。

圖 2： 監控電池電壓的毫微功耗窗口比較器。

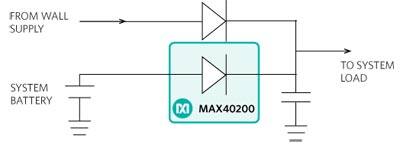

最后一個示例是適配器或電池電源，通常稱為 ORing 二極管電源。在這種電源中，優秀的設計師將肖特基二極管與電池電源串聯以限制壓降，并因此限制二極管的功率損耗，同時保護電路（圖 3）。例如，承載 1 A 電流時，Maxim 的新型 MAX40200 僅降低 85 mV，承載 500 mA 時，通常會降低 43 mV。這種性能比典型的肖特基二極管高出兩到四倍，以智能方式進一步節省數十至數百毫瓦的電池電量。

圖 3： 承載 1 A 電流時，MAX40200 僅降低 85 mV。

所有這些與咖啡有何關聯？就像咖啡一樣，架構正在改變。各種子系統基本上與中央處理器斷開，然后定期連接，從而顯著降低該過程中的能耗。高級處理能力和模擬架構將這些構件的功耗降至前所未有的低水平。新型智慧能源運動不僅僅涉及能源測量和通信。新型智慧能源是結合先進元器件的智能系統架構，在解鎖新應用程序的同時提高系統電池壽命和可靠性。
