可編程邏輯具有傳統分立 IC 無法提供的靈活性。 借助現成的開發工具，可輕松使用現場可編程門陣列和復雜可編程邏輯器件創建應用特定型功能。 按鈕開關輸入消抖便是此類功能的一個例子。

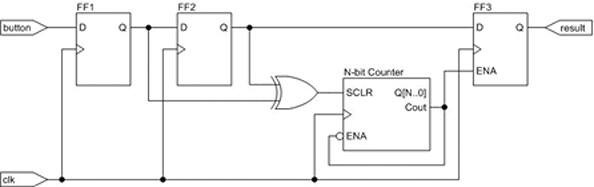

下圖 1 說明了一個有效的消抖邏輯電路。 此電路持續將按鈕的邏輯電平記錄到 FF1 然后記錄到 FF2，使得 FF1 和 FF2 始終存儲此按鈕的最后兩個邏輯電平。 當這兩個值在指定的時間內保持相等時，啟用 FF3，并通過它將穩定值記錄到結果輸出。
圖 1： 邏輯電路消抖。
XOR 門和 N 位計數器完成定時。 如果按鈕的電平發生變化，則 FF1 和 FF2 的值在一個時鐘周期內不同，從而通過 XOR 門清零 N 位計數器。 如果按鈕的電平不變（即，如果 FF1 和 FF2 處于相同的邏輯電平），則 XOR 門會釋放計數器的同步清零功能，并且計數器開始計數。 計數器持續按此方式遞增，直至其 (1) 達到指定的時間并啟用輸出寄存器，或 (2) 因按鈕的邏輯電平尚未穩定而被 XOR 門中斷并清零。
計數器的大小決定了驗證按鈕穩定性所需的時間。 當計數器遞增至其進位輸出位被斷言時，將會自行停止遞增并啟用輸出寄存器 FF3。 電流將保持此狀態，直至另一個按鈕值被記錄到 FF1，從而通過 XOR 門清零計數器。
